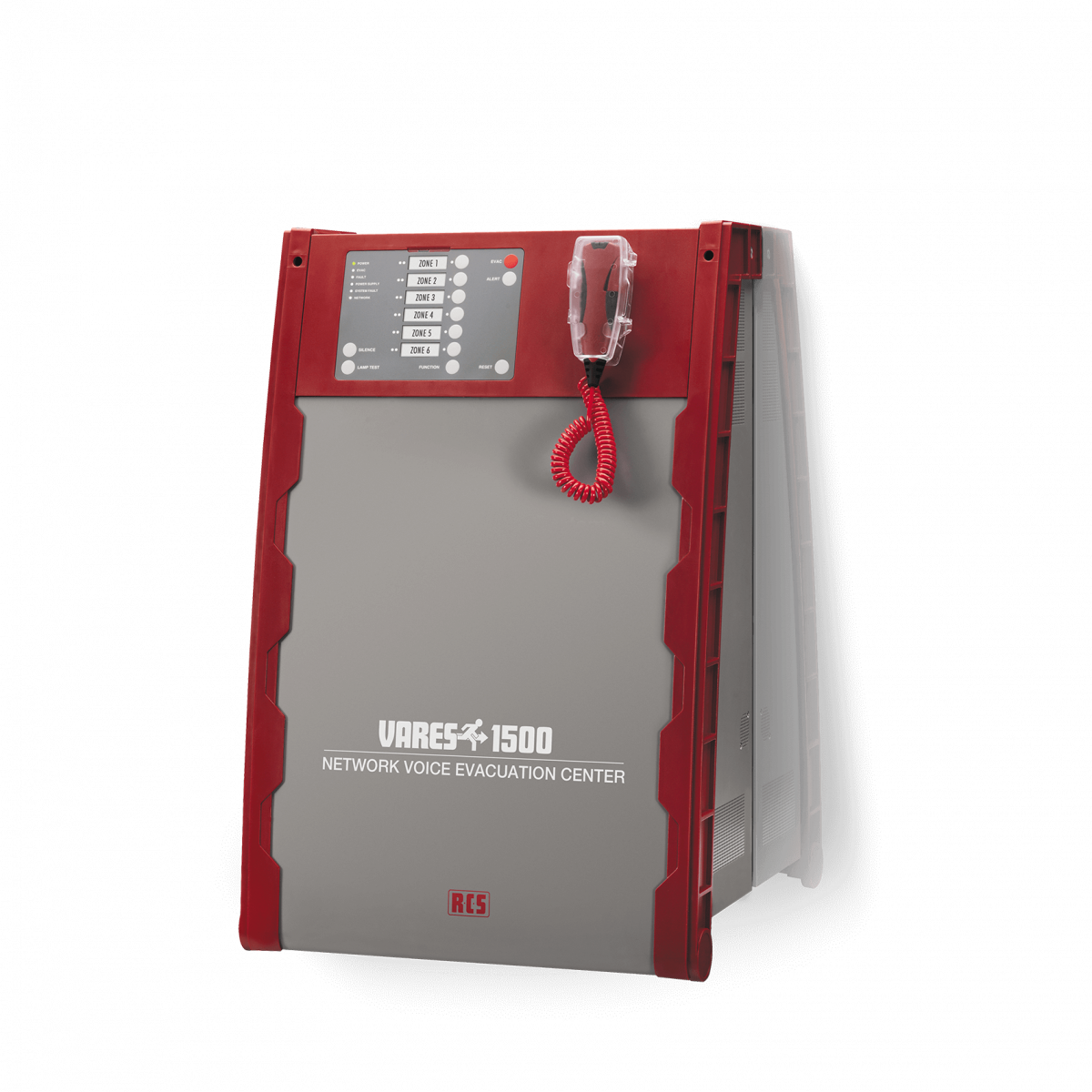

VARES-1500

Kompakte All-in-One Sprach­alarmierungs­lösung

Wenn es um den Schutz von Menschen geht, darf es keine Kompromisse geben. Das VARES-1500 System von RCS vereint modernste Technik, hohe Betriebssicherheit und einfache Bedienung in einer kompakten All-in-One-Lösung. Es ist die perfekte Wahl für kleine bis mittlere Projekte, bei denen schnelle und klare Kommunikation im Notfall entscheidend ist.

Kompakt, flexibel, zuverlässig

Das VARES-1500 System vereint alle Funktionen, die eine moderne Sprachalarmierung benötigt. Durch die modulare Bauweise wächst das System mit Ihren Anforderungen - von wenigen Lautsprecherkreisen bis hin zu komplexeren Strukturen mit bis zu 36 Linien (1-Kanal) oder 18 Linien (2-Kanal) pro System.

Die wichtigsten Vorteile im Überblick

  • All-in-One-Lösung für kleine bis mittlere Projekte

  • Erweiterbar auf bis zu 36 Linien (1-Kanal) bzw. 18 Linien (2-Kanal)

  • Bis zu 600W Leistung mit aktivem Backup-Verstärker

  • Vollständige Systemüberwachung - vom Verstärker bis zum Lautsprecher

  • Vernetzung von bis zu 255 Einheiten dank Ringtechnologie
rcs-audio-sprachalarmierung-vares-systeme-saa-background

VARES-1500

Technik, die Leben schützt

Die VARES-1500 kombiniert die Einfachheit eines eigenständigen Systems mit den Möglichkeiten einer globalen Netzwerkstruktur. So profitieren Sie von maximaler Ausfallsicherheit und einer zuverlässigen Übertragung - auch in komplexen Gebäuden. Dank intelligenter Überwachungsfunktionen wird jedes Detail des Systems kontinuierlich geprüft, um im Ernstfall jederzeit bereit zu sein.

VARES 1500- Technische Daten

Verstärkermodule (Class-D) 2x 100W (200W) Lautsprecherkreise
erweiterbar (mit NLE-406 A, 1-CH)
erweiterbar (mit NLE-406 A, 2-CH)
2 (oder 1 A/B)
12 (oder 6 A/B)
6 (oder 3 A/B)
Eingänge (Audio) 1x Audio 0dB, 1x Feuerwehr-Mikrofon Eingänge (überwacht) 6x Alarm-, 1x Mute- und 1x Reset-Kontakt
Eingänge (nicht überwacht) 8x unüberwachte Eingangskontakte Ausgangskontakte 1x Alarm-, 1x Fehler-Kontakt (Relais), 8x Pflichtrufausgang (open collector)
Ausgänge 100V (überwacht mit EOL) 2x 100W (RMS) Ausgänge 100V (optional gebrückt) 1x 200W (RMS)
Spannungsversorgung 230 V AC Notstromversorgung 24 V DC
Abmessungen (B x H x T) 520 x 800 x 280 mm Gewicht (ohne Akku!) ca. 25 kg
Verstärkermodule (Class-D) 4x 100W (400W) Lautsprecherkreise
erweiterbar (mit NLE-406 A, 1-CH)
erweiterbar (mit NLE-406 A, 2-CH)
4 (oder 2 A/B)
24 (oder 12 A/B)
12 (oder 6 A/B)
Eingänge (Audio) 1x Audio 0dB, 1x Feuerwehr-Mikrofon Eingänge (überwacht) 6x Alarm-, 1x Mute- und 1x Reset-Kontakt
Eingänge (nicht überwacht) 8x unüberwachte Eingangskontakte Ausgangskontakte 1x Alarm-, 1x Fehler-Kontakt (Relais), 8x Pflichtrufausgang (open collector)
Ausgänge 100V (überwacht mit EOL) 4x 100W (RMS) Ausgänge 100V (optional gebrückt) 2x 200W (RMS)
Spannungsversorgung 230 V AC Notstromversorgung 24 V DC
Abmessungen (B x H x T) 520 x 800 x 280 mm Gewicht (ohne Akku!) ca. 27 kg
Verstärkermodule (Class-D) 6x 100W (600W) Lautsprecherkreise
erweiterbar (mit NLE-406 A, 1-CH)
erweiterbar (mit NLE-406 A, 2-CH)
6 (oder 3 A/B)
36 (oder 18 A/B)
18 (oder 9 A/B)
Eingänge (Audio) 1x Audio 0dB, 1x Feuerwehr-Mikrofon Eingänge (überwacht) 6x Alarm-, 1x Mute- und 1x Reset-Kontakt
Eingänge (nicht überwacht) 8x unüberwachte Eingangskontakte Ausgangskontakte 1x Alarm-, 1x Fehler-Kontakt (Relais), 8x Pflichtrufausgang (open collector)
Ausgänge 100V (überwacht mit EOL) 6x 100W (RMS) Ausgänge 100V (optional gebrückt) 3x 200W (RMS)
Spannungsversorgung 230 V AC Notstromversorgung 24 V DC
Abmessungen (B x H x T) 520 x 800 x 280 mm Gewicht (ohne Akku!) ca. 29 kg
Das Sprachalarmierungssystem VARES-1500 ist ein umfassendes „All-in-One“-Konzept, das die Schlichtheit eines eigenständigen konventionellen Systems mit den Vorteilen der globalen Netzwerkstruktur verknüpft.

Das dezentrale System enthält je nach Modell (siehe technische Daten) das notwendige Routing für bis zu 6 Einzellinien oder 3 A/B-Linien. Auf bis zu 36 Linien (im 1-CH Betrieb) bzw. 18 Linien (im 2-CH Betrieb) pro System erweiterbar, mit 600 W/300 W und einem zusätzlichen aktiven Backup- Verstärker. Mit bis zu 255 geschlossene Bedien- und Anzeigeeinheiten in einem globalen Netzwerk.

Merkmale:

  • Bis zu 255 Netzknoten pro System mit Peer-to-Peer-System-Redundant (Ringtechnologie)
  • Netzspannungs- und Batterieüberwachung
  • Unterstützt Loop-Technik und EOL (End-of-Line)
  • Verstärker- und Mikrofonüberwachung
  • Text-Modul & digitaler Sprachspeicher
  • 2 antiparallele 12 kHz Live-Audio-Streams: Prioritätskanal mit zweitem und/oder Back-up-Kanal
  • 6 überwachte Eingänge für z.B. Handmelder, BMZ
  • Max. Abstand zwischen den Knoten: 250m (Standard Cat5-Kabel), 2000m (LWL, optional)
  • Praktisch unbegrenzte Netzwerk-Loop-Länge
  • Pre- und Post-Processing-Software-Module (wie z.B. Lautstärkeregler, Routing, Mixing, Switching und Priorisierung)

NCC-2000 A

Lautsprecherkreise erweiterbar (mit NLE-406 A) 6 bis 1.440 Einzelkreise (gruppiert in max. 255 virtuelle Rufgruppen)
Anschlüsse 1x AMP-Verbindung (NDA-1000 A), 2x Global-Network, 3x Local-Network
Eingangskontakte (überwacht) 16x Eingänge (mit NIM-116 A erweiterbar)
Audioeingänge 2x BGM (analog) symmetrisch 0dBu (mit NIM-116 A erweiterbar)
Ausgangskontakte 1x Alarm-, 1x Fehlerkontakt (Relais), 8x Pflichtrufausgang (open collector)
Sprachspeicher 22 Durchsagetexte á 5 min. (17 frei)
Frequenz (Local-Network) 50 - 20.000 Hz (-3 dB)
Frequenz (Global-Network) 100 - 12.000 Hz (-3 dB)
Signal-Rauschabstand besser als 90 dB
Klirrfaktor (THD) bei 1 kHz ± 0,05%
Spannungsversorgung 24V DC / 300 mA
Abmessungen (BxHxT) 483 x 44,2 x 365 mm; 1 HE
Gewicht ca. 2,5 kg
Das Control-Center ist das Herzstück des VARES-2000 Systems. Es verwaltet alle Funktionen einer SAA, eingehende Informationen und Audiosignale. Entsprechend den Anforderungen steuert es die Netzwerk-Verstärker, die A/B-Kanäle und die überwachten Linienerweiterungen. Dies beinhaltet auch die Verwaltung von Audiostreams, die vom Netzwerk kommen.

Das VARES-2000 Control-Center verarbeitet die Eingänge entsprechend ihrer eigenen Signalprioritätstabelle und verteilt das Audiosignal über das digitale AMP-Link-Modul, das zwei priorisierte Streams über eine dynamische Zuweisungstechnik verwaltet, an maximal 16x Verstärker NDA-1000 A pro Control-Center.

Die ferngesteuerten, überwachten Linienerweiterungen (NLE-406A) arbeiteten direkt mit dem NCC-2000 A. Diese Einrichtungen leiten die Audiosignale von den A/B-Kanälen des Verstärkers in die erforderlichen Lautsprecherbereiche oder Zonen.

Zwei gleichzeitige Audiosignale werden über eine erweiterbare Schaltmatrix verwaltet. Dies kann von mindestens 6 Lautsprecherlinien bis zu einem Maximum von 1.440 Lautsprecherlinien reichen, die in maximal 255 virtuelle Rufzonen gruppiert werden können.

Der Controller besitzt überwachte GPI- und unüberwachte GPO-Schnittstellen, globale und lokale Netzwerkports. Die überwachte AMP-Verbindung kommuniziert über den VARES-2000 Datenbus mit den Verstärkern NDA-1000 A.

Das VARES-2000 System verwendet die selbe Konfigurationssoftware wie auch das VARES-1500 System, wodurch sich die Verknüpfung beider Systeme einfach und unkompliziert darstellt.

Merkmale:

  • Audio-Matrixfunktion mit DSP
  • Bis zu 255 Netzknoten pro System mit Peer-to-Peer-System-Redundant (Ringtechnologie)
  • Netzspannungs- und Batterieüberwachung
  • Unterstützt Loop-Technik und EOL (End-of-Line)
  • Verstärker- und Mikrofonüberwachung
  • Text-Modul & digitaler Sprachspeicher
  • Prioritätskanal mit zweitem und/oder Backup-Kanal
  • 16 überwachte oder unüberwachte Eingänge, frei konfigurierbar über Software
rcs-audio-vares-1500-parallax
rcs-audio-vares-1500-youtube-video-darkrcs-audio-vares-1500-youtube-video-red
Bahnhöfe

Einkaufs­zentren
Hotels

Kranken­häuser
Stadien

Einsatzbereiche

Ob Schule, Hotel, Büro oder öffentlicher Bereich, mit der VARES-1500 erhalten Menschen im Notfall klare Anweisungen und werden sicher evakuiert. Dank ihrer modularen Bauweise lässt sie sich optimal an individuelle Anforderungen anpassen.

  • Flughäfen und Bahnhöfe

  • Stadien, Arenen und Veranstaltungshallen

  • Große Hotels und Resorts

  • Krankenhäuser und öffentliche Einrichtungen

  • Einkaufszentren und Bürokomplexe

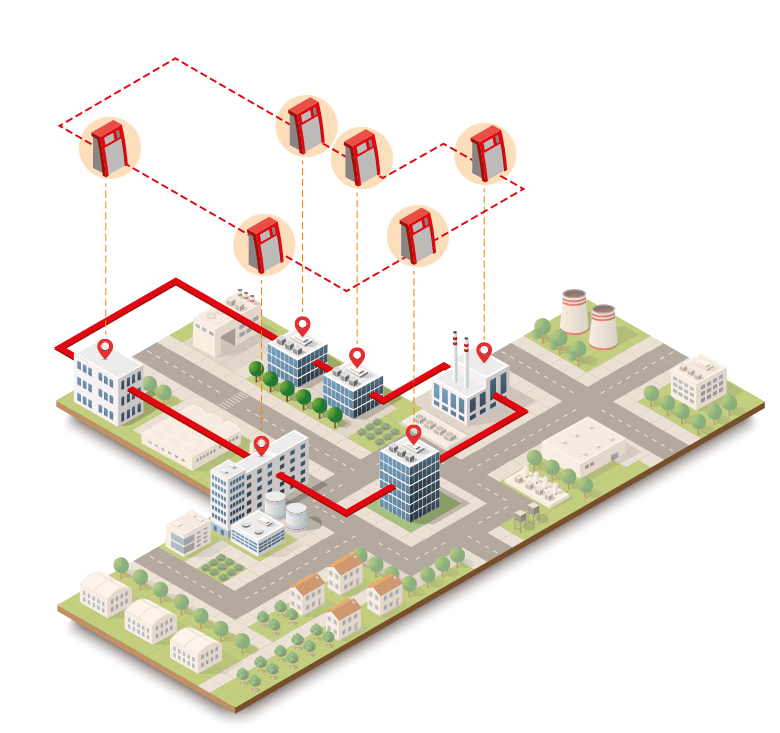

AN VERSCHIEDENEN STANDORTEN

rcs-audio-sprachalarmierung-vares-2000-planer-ingenieur-background

Für Fachplaner und Ingenieurbüros

KOSTENERSPARNIS

Durch die dezentrale System-Ausführung ist es möglich, ein Gerät VARES-1500 pro Teilbereich oder Brandabschnitt vorzusehen.

Das Leitungsnetz innerhalb des jeweiligen Brandabschnittes fordert – da die Signalverteilung nicht mehr brandabschnittsübergreifend erfolgt – keine Auslegung in Funktionserhalt.

Vorteil 1: Kostenersparnis durch den Verzicht auf ein Leitungsnetz in Funktionserhalt
Vorteil 2: Alte und denkmalgeschützte Gebäude mit bestehendem Leitungsnetz sind in ein modernes Alarmierungskonzept integrierbar

ZEITERSPARNIS

Bei Teilsanierungen kann durch den Einsatz des neuen VARES-1500 Systems allein der jeweils betroffene Teilbereich modernisiert werden.
Nicht von der Sanierung betroffene Bereiche müssen hinsichtlich planerischer Vorleistung, Hardware und Installation nicht im vollen Umfang berücksichtigt werden.

SICHERHEIT

Das System VARES-1500 bietet vollumfängliche Sicherheit.
Selbst bei Störungen innerhalb der redundanten Vernetzung arbeiten die im Gebäude verteilten Anlagen durch das dezentrale Alarmierungskonzept eigenständig weiter, die bereichsweise Alarmierung bleibt sichergestellt.

VARES 1500: Ihre kompakte Sicherheitslösung

Die Vares 1500 vereint einfache Bedienung, leistungsstarke Technik und höchste Sicherheit in einem kompakten Gehäuse und sorgt dafür, dass Ihre Sprachalarmierung jederzeit einsatzbereit ist.
