VARES-2000

Die flexible Sprach­alarmanlage für maximale Sicherheit

In großen Gebäuden zählt jede Sekunde, wenn es um Sicherheit geht. Die VARES-2000 ist unsere leistungsstarke Sprachalarmanlage für komplexe Projekte - entwickelt, um klare Anweisungen zu geben, Panik zu vermeiden und Menschen sicher aus Gefahrensituationen zu führen. Sie kombiniert modernste Technik, flexible Erweiterbarkeit und höchste Betriebssicherheit - und ist dabei vollständig zertifiziert nach EN 54-16, EN 54-4, DIN VDE 0833-4 sowie DIN EN 50849.

Sicherheit ohne Kompromisse

Die VARES-2000 ist nicht nur ein technisches System, sondern ein verlässlicher Partner im Notfall. Durch ihre redundante Netzwerkstruktur arbeitet sie selbst dann weiter, wenn Teile des Systems ausfallen. Die dezentral verteilten Komponenten stellen sicher, dass jede Zone unabhängig alarmiert werden kann - für maximale Betriebssicherheit.

Die Vorteile einer VARES-2000 Sprachalarmanlage

  • Flexibel einsetzbar
    Ideal für große Gebäude mit vielen Alarmzonen

  • Leistungsstark
    Bis zu 1.440 Lautsprecherlinien oder 255 Rufgruppen

  • Effizient
    Integriertes Notstrommanagement für unterbrechungsfreien Betrieb

  • Ausfallsicherheit
    Dezentrale Architektur und redundante Vernetzung

  • Erweiterbar
    Einfach kombinierbar mit VARES 1500 & VARES LOOP

  • Gesamtleistung
    Von bis zu 240.000 W möglich

  • Normkonform

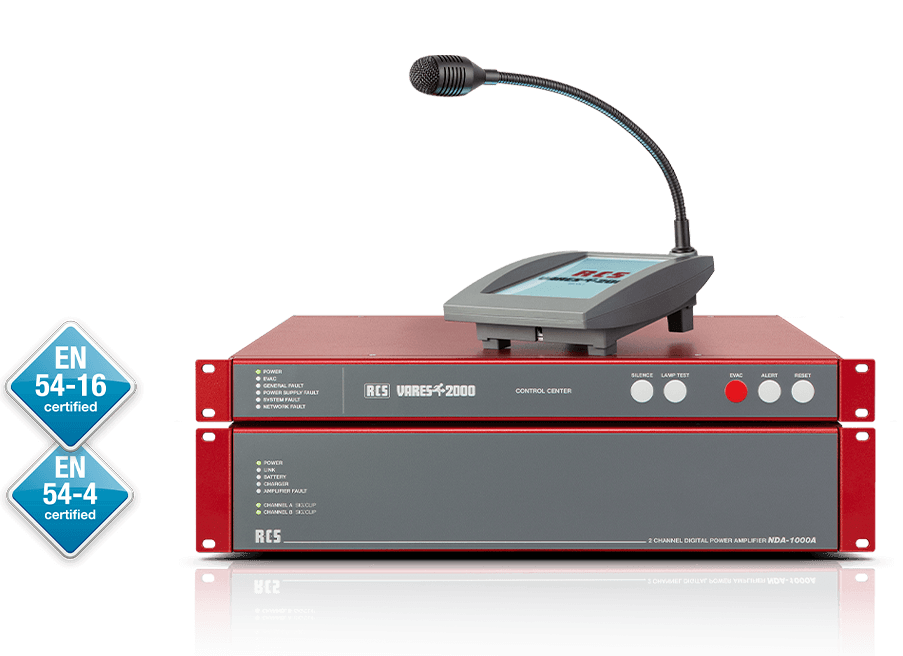

    Zertifiziert nach EN 54-16, EN 54-4, DIN VDE 0833-4 und DIN EN 50849
Anwendungsbereiche
B2B Shop

Control-Center

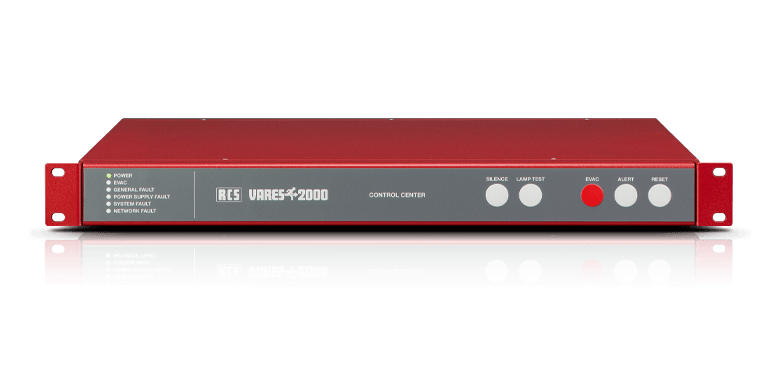

Das Herzstück - NCC-2000A

Das NCC-2000A steuert die gesamte Sprachalarmanlage, verarbeitet eingehende Signale nach einer klaren Prioritätenlogik und verteilt sie über ein modernes AMP-Link-System an bis zu 16 Verstärker. Es unterstützt sowohl VARES-LOOP Technik als auch EOL-Überwachung, speichert Durchsagetexte und kann bis zu zwei Audiosignale gleichzeitig verwalten.

B2B Shop

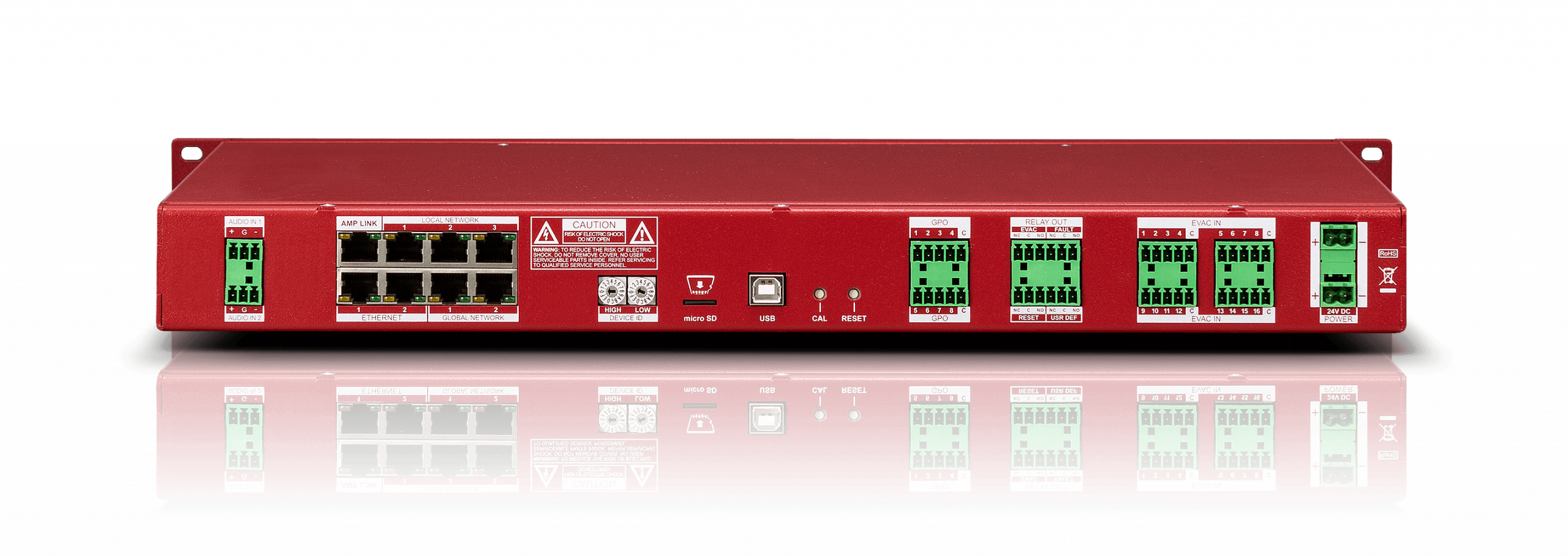

Interaktive Hotspots für Details
Analoge Audio Eingänge
AMP Link
Lokale Netzwerkanschlüsse (L-Net)
Ethernet- Anschlüsse
Globale Netzwerkanschlüsse (G-Net)
Geräte ID
micro SD
USB
Kalibration
Zurücksetzen
GPO Ausgänge
Relais Ausgänge
EVAC / GPI Eingänge
24V DC Eingänge (Parallelstecker)

NCC-2000 A - Control-Center

Lautsprecherkreise erweiterbar (mit NLE-406 A) 6 bis 1.440 Einzelkreise (gruppiert in max. 255 virtuelle Rufgruppen) Anschlüsse 1x AMP-Verbindung (NDA-1000 A), 2x Global-Network, 3x Local-Network
Eingangskontakte (überwacht) 16x Eingänge (mit NIM-116 A erweiterbar) Audioeingänge 2x BGM (analog) symmetrisch 0dBu (mit NIM-116 A erweiterbar)
Ausgangskontakte 1x Alarm-, 1x Fehlerkontakt (Relais), 8x Pflichtrufausgang (open collector) Sprachspeicher 22 Durchsagetexte á 5 min. (17 frei)
Frequenz (Local-Network) 50 - 20.000 Hz (-3 dB) Frequenz (Global-Network) 100 - 12.000 Hz (-3 dB)
Signal-Rauschabstand besser als 90 dB Klirrfaktor (THD) bei 1 kHz ± 0,05%
Spannungsversorgung 24V DC / 300 mA Abmessungen (BxHxT) 483 x 44,2 x 365 mm; 1 HE
Gewicht ca. 2,5 kg
Das Control-Center ist das Herzstück des VARES-2000 Systems. Es verwaltet alle Funktionen einer SAA, eingehende Informationen und Audiosignale. Entsprechend den Anforderungen steuert es die Netzwerk-Verstärker, die A/B-Kanäle und die überwachten Linienerweiterungen. Dies beinhaltet auch die Verwaltung von Audiostreams, die vom Netzwerk kommen.

Das VARES-2000 Control-Center verarbeitet die Eingänge entsprechend ihrer eigenen Signalprioritätstabelle und verteilt das Audiosignal über das digitale AMP-Link-Modul, das zwei priorisierte Streams über eine dynamische Zuweisungstechnik verwaltet, an maximal 16x Verstärker NDA-1000 A pro Control-Center.

Die ferngesteuerten, überwachten Linienerweiterungen (NLE-406A) arbeiteten direkt mit dem NCC-2000 A. Diese Einrichtungen leiten die Audiosignale von den A/B-Kanälen des Verstärkers in die erforderlichen Lautsprecherbereiche oder Zonen.

Zwei gleichzeitige Audiosignale werden über eine erweiterbare Schaltmatrix verwaltet. Dies kann von mindestens 6 Lautsprecherlinien bis zu einem Maximum von 1.440 Lautsprecherlinien reichen, die in maximal 255 virtuelle Rufzonen gruppiert werden können.

Der Controller besitzt überwachte GPI- und unüberwachte GPO-Schnittstellen, globale und lokale Netzwerkports. Die überwachte AMP-Verbindung kommuniziert über den VARES-2000 Datenbus mit den Verstärkern NDA-1000 A.

Das VARES-2000 System verwendet die selbe Konfigurationssoftware wie auch das VARES-1500 System, wodurch sich die Verknüpfung beider Systeme einfach und unkompliziert darstellt.

Merkmale:

  • Audio-Matrixfunktion mit DSP
  • Bis zu 255 Netzknoten pro System mit Peer-to-Peer-System-Redundant (Ringtechnologie)
  • Netzspannungs- und Batterieüberwachung
  • Unterstützt Loop-Technik und EOL (End-of-Line)
  • Verstärker- und Mikrofonüberwachung
  • Text-Modul & digitaler Sprachspeicher
  • Prioritätskanal mit zweitem und/oder Backup-Kanal
  • 16 überwachte oder unüberwachte Eingänge, frei konfigurierbar über Software

NCC-2000 A

Lautsprecherkreise erweiterbar (mit NLE-406 A) 6 bis 1.440 Einzelkreise (gruppiert in max. 255 virtuelle Rufgruppen)
Anschlüsse 1x AMP-Verbindung (NDA-1000 A), 2x Global-Network, 3x Local-Network
Eingangskontakte (überwacht) 16x Eingänge (mit NIM-116 A erweiterbar)
Audioeingänge 2x BGM (analog) symmetrisch 0dBu (mit NIM-116 A erweiterbar)
Ausgangskontakte 1x Alarm-, 1x Fehlerkontakt (Relais), 8x Pflichtrufausgang (open collector)
Sprachspeicher 22 Durchsagetexte á 5 min. (17 frei)
Frequenz (Local-Network) 50 - 20.000 Hz (-3 dB)
Frequenz (Global-Network) 100 - 12.000 Hz (-3 dB)
Signal-Rauschabstand besser als 90 dB
Klirrfaktor (THD) bei 1 kHz ± 0,05%
Spannungsversorgung 24V DC / 300 mA
Abmessungen (BxHxT) 483 x 44,2 x 365 mm; 1 HE
Gewicht ca. 2,5 kg
Das Control-Center ist das Herzstück des VARES-2000 Systems. Es verwaltet alle Funktionen einer SAA, eingehende Informationen und Audiosignale. Entsprechend den Anforderungen steuert es die Netzwerk-Verstärker, die A/B-Kanäle und die überwachten Linienerweiterungen. Dies beinhaltet auch die Verwaltung von Audiostreams, die vom Netzwerk kommen.

Das VARES-2000 Control-Center verarbeitet die Eingänge entsprechend ihrer eigenen Signalprioritätstabelle und verteilt das Audiosignal über das digitale AMP-Link-Modul, das zwei priorisierte Streams über eine dynamische Zuweisungstechnik verwaltet, an maximal 16x Verstärker NDA-1000 A pro Control-Center.

Die ferngesteuerten, überwachten Linienerweiterungen (NLE-406A) arbeiteten direkt mit dem NCC-2000 A. Diese Einrichtungen leiten die Audiosignale von den A/B-Kanälen des Verstärkers in die erforderlichen Lautsprecherbereiche oder Zonen.

Zwei gleichzeitige Audiosignale werden über eine erweiterbare Schaltmatrix verwaltet. Dies kann von mindestens 6 Lautsprecherlinien bis zu einem Maximum von 1.440 Lautsprecherlinien reichen, die in maximal 255 virtuelle Rufzonen gruppiert werden können.

Der Controller besitzt überwachte GPI- und unüberwachte GPO-Schnittstellen, globale und lokale Netzwerkports. Die überwachte AMP-Verbindung kommuniziert über den VARES-2000 Datenbus mit den Verstärkern NDA-1000 A.

Das VARES-2000 System verwendet die selbe Konfigurationssoftware wie auch das VARES-1500 System, wodurch sich die Verknüpfung beider Systeme einfach und unkompliziert darstellt.

Merkmale:

  • Audio-Matrixfunktion mit DSP
  • Bis zu 255 Netzknoten pro System mit Peer-to-Peer-System-Redundant (Ringtechnologie)
  • Netzspannungs- und Batterieüberwachung
  • Unterstützt Loop-Technik und EOL (End-of-Line)
  • Verstärker- und Mikrofonüberwachung
  • Text-Modul & digitaler Sprachspeicher
  • Prioritätskanal mit zweitem und/oder Backup-Kanal
  • 16 überwachte oder unüberwachte Eingänge, frei konfigurierbar über Software
rcs-audio-sprachalarmierung-vares-systeme-saa-background

UNSERE SPRACHALARM-SYSTEME:

Digital Power Amplifier

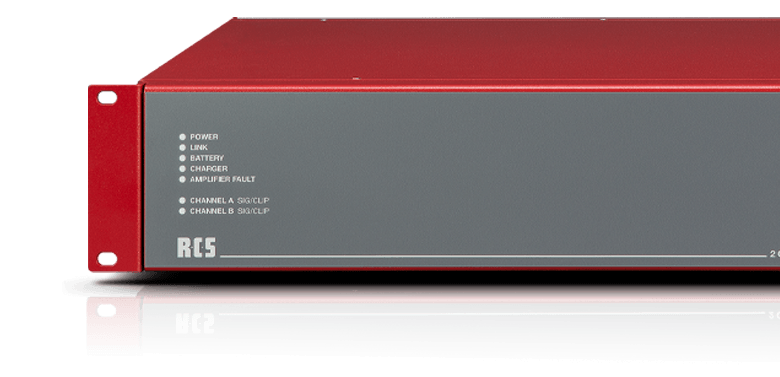

Die Kraft dahinter - NDA-1000A

Der digitale Netzwerkverstärker NDA-1000A liefert 2x 500W RMS und ist für höchste Effizienz und Ausfallsicherheit konzipiert. Mit integrierter Notstromversorgung nach EN 54-4 und dreifacher Netzteil-Redundanz ist er jederzeit einsatzbereit - auch bei Stromausfall.

B2B Shop
Interaktive Hotspots für Details
Analoge Audio Eingänge
AMP Link Eingang
AMP Link Ausgang
AUX-Eingang
Audio Ausgänge (100 V)
I/O Schnittstelle Fehler / Steuerung / Lampe
Lokale Einstellungen (DIP-Schalter)
USB
24V DC Ausgang (Ladefunktion)
Batterie Eingang
Netzschalter
Kaltgerätestecker

NDA-1000 A - Digital Power Amplifier

Ausgangsleistung 2x 720/500 W (Programm/RMS) Ausgangslast 4Ω min.; 20Ω @Ausgangsleistung
Eingangsempfindlichkeit max. 775 mV (RMS) / 0dBu symmetrisch Ausgangsspannung 100 V
Frequenzbereich 3 ~ 35.000 Hz (besser -3 dB) Signal-Rauschabstand besser als 90 dB
Klirrfaktor (THD) bei 1 kHz besser als 0,1% Übersprechen (20 Hz – 20 kHz) < -100 dB
Leistungsaufnahme max. 1350 W Einschaltstrom max. 6A @ 230V AC
DC Stromaufnahme max. 45A @ 24V DC Leerlauf 24 W (aktiv) / 0.9 W (standby)
Leerlaufstromaufnahme (DC) 1 A (aktiv) / 34 mA (standby) Wirkungsgrad 89% @ 230V AC / 93% @ 24V DC
DC Ausgang (ext. Geräte) max. 60W / 2A Ladespannung max. 27.9V DC
Ladestrom max. 4A Abmessungen (BxHxT) 483 x 88,5 x 350 mm; 2 HE
Gewicht ca. 16,5 kg
Der Network Digital Power Amplifier bietet eine leistungsstarke Audioverstärkung nach EN 54-16 und eine integrierte Notstromversorgung nach EN 54-4.

Der Leistungsverstärker liefert konfigurationsabhängig 2x 500 W Ausgangsleistung und ist in einem 19˝-Rackgehäuse mit 2 HE untergebracht. Er unterscheidet sich von herkömmlichen Leistungsverstärkern durch seine volldigitale Systemarchitektur und seine drei redundant ausgelegten Netzteile.

Es können mehrere NDA-1000 A Verstärker an einem Akkusatz zusammen geschaltet werden. Das aktive Ladegerät lädt den Akkusatz, der die Backup Spannungsversorgung bildet. Zusätzlich steht auch ein externer 24V-Anschluss zur Versorgung von Zusatzbaugruppen zur Verfügung.

Merkmale:

  • Digitaler Leistungsverstärker mit integrierter Notstromversorgung. Das skalierbare Batterieladegerät verfügt über einen Temperatursensor und ist gemäß EN54-4 zertifiziert.
  • Anzeigen: Power; Link; Battery; Charger, Fehlermeldung CH A SIG / CLIP; CH B SIG / CLIP
  • Folgende Anschlüsse stehen zur Verfügung: 2x Globaler Netzwerkanschluss (AmpLink), 2x 500 W Leistungsausgänge
  • Akkusatz-Anschluß und 24 V DC Ausgang für externe Komponenten.
  • Der Verstärker verfügt über zwei BGM-Eingänge für den Stand-Alone Betrieb und einen AUX-Eingang (Mono, symmetrisch) oder 2-Kanalbetrieb Stereo (unsymmetrisch), jeweils (analog) 0dBu.
  • Netzfehlerüberwachung mit Umschaltung auf Notstrombetrieb.
  • Überwachung von Akkufehlern (mit Innenwiderstands-Messung).
  • Überwachung der Leistungsausgänge.

NDA-1000 A

Ausgangsleistung 2x 720/500 W (Programm/RMS)
Ausgangslast 4Ω min.; 20Ω @Ausgangsleistung
Eingangsempfindlichkeit max. 775 mV (RMS) / 0dBu symmetrisch
Ausgangsspannung 100 V
Frequenzbereich 3 ~ 35.000 Hz (besser -3 dB)
Signal-Rauschabstand besser als 90 dB
Klirrfaktor (THD) bei 1 kHz besser als 0,1%
Übersprechen (20 Hz – 20 kHz) < -100 dB
Leistungsaufnahme max. 1350 W
Einschaltstrom max. 6A @ 230V AC
DC Stromaufnahme max. 45A @ 24V DC
Leerlauf 24 W (aktiv) / 0.9 W (standby)
Leerlaufstromaufnahme (DC) 1 A (aktiv) / 34 mA (standby)
Wirkungsgrad 89% @ 230V AC / 93% @ 24V DC
DC Ausgang (ext. Geräte) max. 60W / 2A
Ladespannung max. 27.9V DC
Ladestrom max. 4A
Abmessungen (BxHxT) 483 x 88,5 x 350 mm; 2 HE
Gewicht ca. 16,5 kg
Der Network Digital Power Amplifier bietet eine leistungsstarke Audioverstärkung nach EN 54-16 und eine integrierte Notstromversorgung nach EN 54-4.

Der Leistungsverstärker liefert konfigurationsabhängig 2x 500 W Ausgangsleistung und ist in einem 19˝-Rackgehäuse mit 2 HE untergebracht. Er unterscheidet sich von herkömmlichen Leistungsverstärkern durch seine volldigitale Systemarchitektur und seine drei redundant ausgelegten Netzteile.

Es können mehrere NDA-1000 A Verstärker an einem Akkusatz zusammen geschaltet werden. Das aktive Ladegerät lädt den Akkusatz, der die Backup Spannungsversorgung bildet. Zusätzlich steht auch ein externer 24V-Anschluss zur Versorgung von Zusatzbaugruppen zur Verfügung.

Merkmale:

  • Digitaler Leistungsverstärker mit integrierter Notstromversorgung. Das skalierbare Batterieladegerät verfügt über einen Temperatursensor und ist gemäß EN54-4 zertifiziert.
  • Anzeigen: Power; Link; Battery; Charger, Fehlermeldung CH A SIG / CLIP; CH B SIG / CLIP
  • Folgende Anschlüsse stehen zur Verfügung: 2x Globaler Netzwerkanschluss (AmpLink), 2x 500 W Leistungsausgänge
  • Akkusatz-Anschluß und 24 V DC Ausgang für externe Komponenten.
  • Der Verstärker verfügt über zwei BGM-Eingänge für den Stand-Alone Betrieb und einen AUX-Eingang (Mono, symmetrisch) oder 2-Kanalbetrieb Stereo (unsymmetrisch), jeweils (analog) 0dBu.
  • Netzfehlerüberwachung mit Umschaltung auf Notstrombetrieb.
  • Überwachung von Akkufehlern (mit Innenwiderstands-Messung).
  • Überwachung der Leistungsausgänge.
rcs-audio-sprachalarmierung-vares-2000-slider-hintergrund
rcs-audio-sprachalarmierung-vares-2000-youtube-video-darkrcs-audio-sprachalarmierung-vares-2000-youtube-video-red

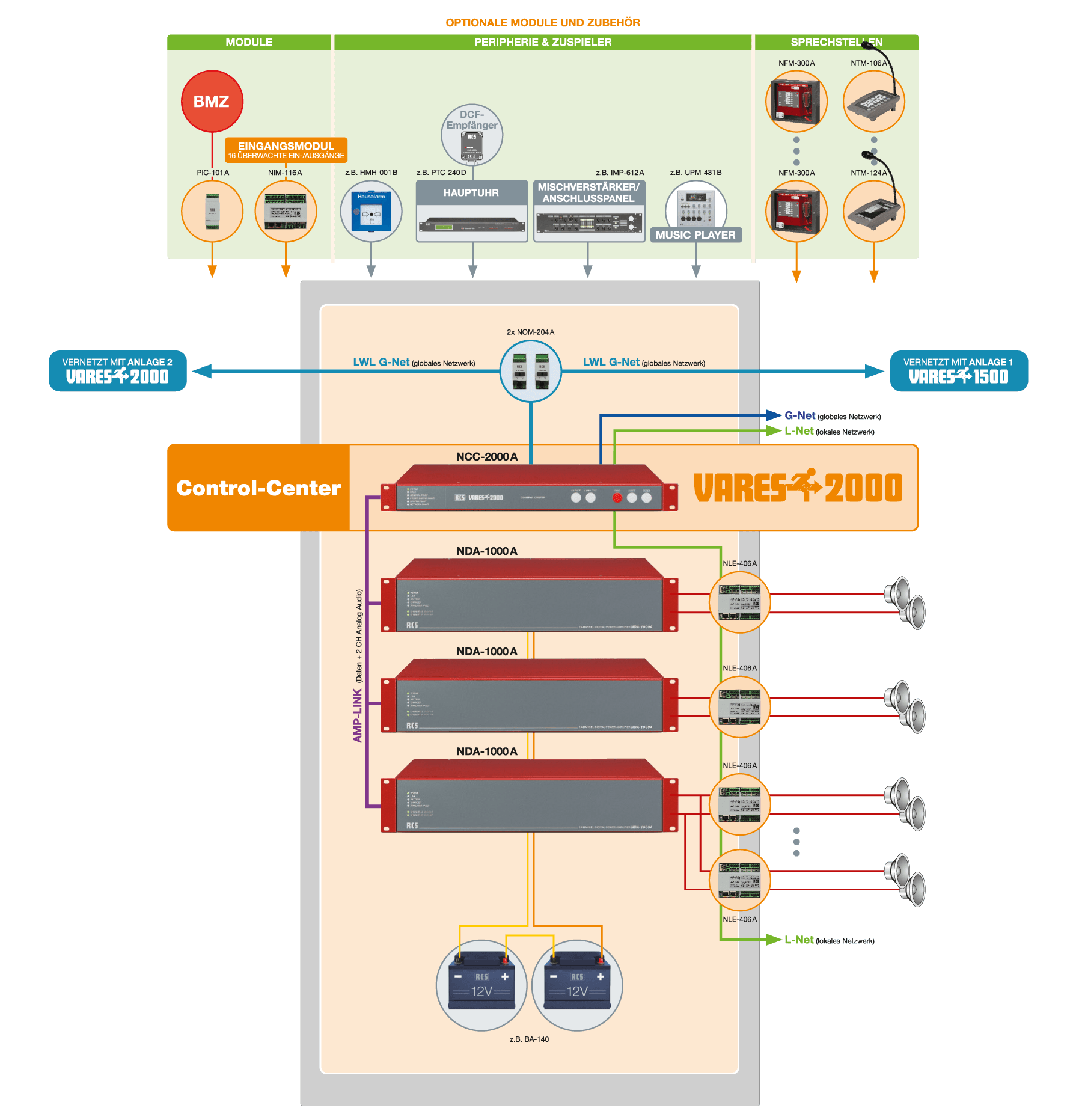

Systemübersicht

Bahnhöfe

Einkaufs­zentren
Hotels

Kranken­häuser
Stadien

Einsatzbereiche

Die VARES-2000 Sprachalarmanlage ist ideal für großflächige oder komplexe Gebäude mit hohen Sicherheitsanforderungen, wie:

  • Flughäfen und Bahnhöfe

  • Stadien, Arenen und Veranstaltungshallen

  • Große Hotels und Resorts

  • Krankenhäuser und öffentliche Einrichtungen

  • Einkaufszentren und Bürokomplexe

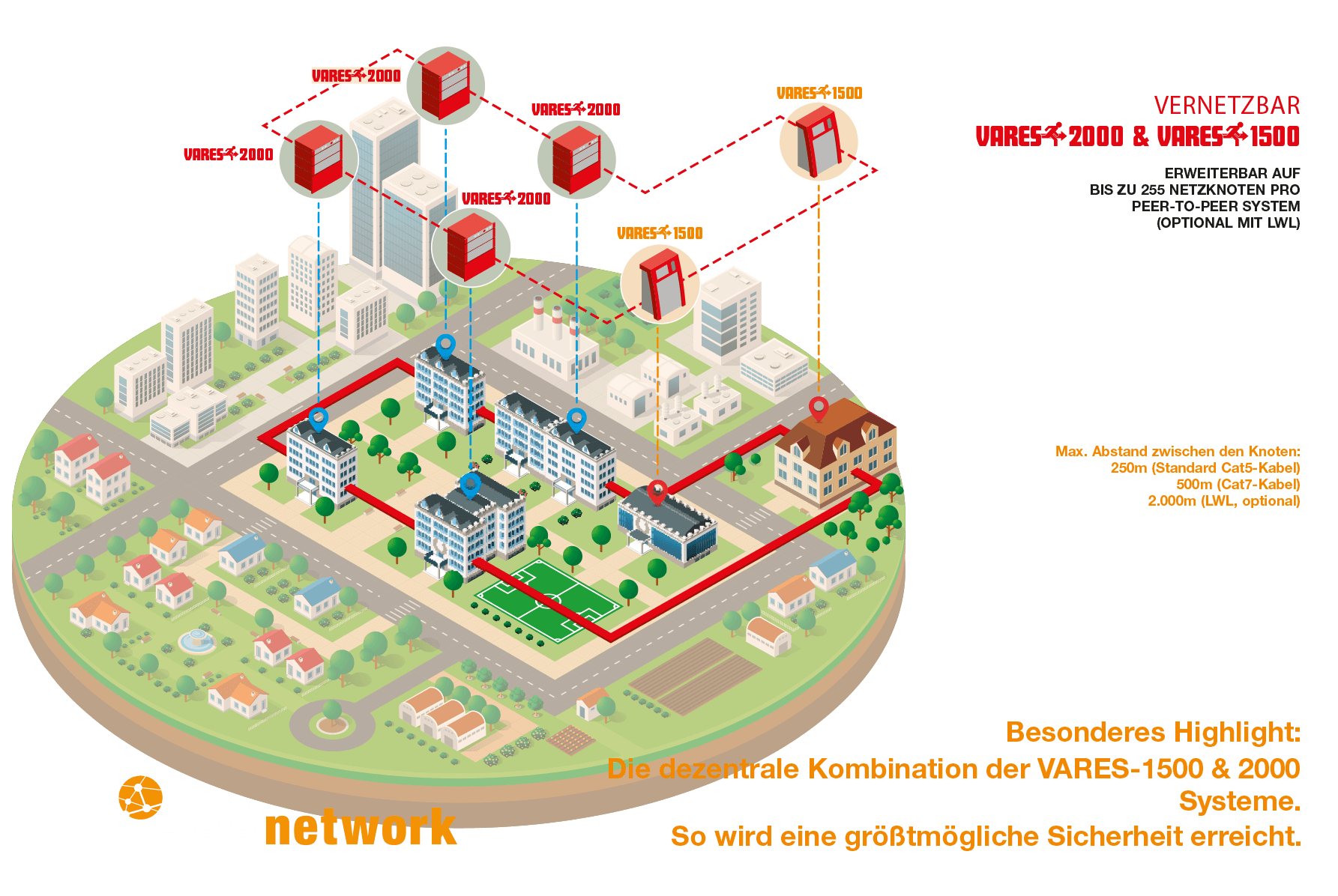

Anwendungsbereiche

An verschiedenen Standorten

rcs-audio-sprachalarmierung-vares-2000-planer-ingenieur-background

Für Fachplaner und Ingenieurbüros

KOSTENERSPARNIS

Durch die praktische Kombination von Sprachalarmcontroller, externen Linienmodulen und Systemendstufen mit integriertem Notstrommanagement ist ein einfacher Aufbau jedes Systems möglich.

FLEXIBILITÄT

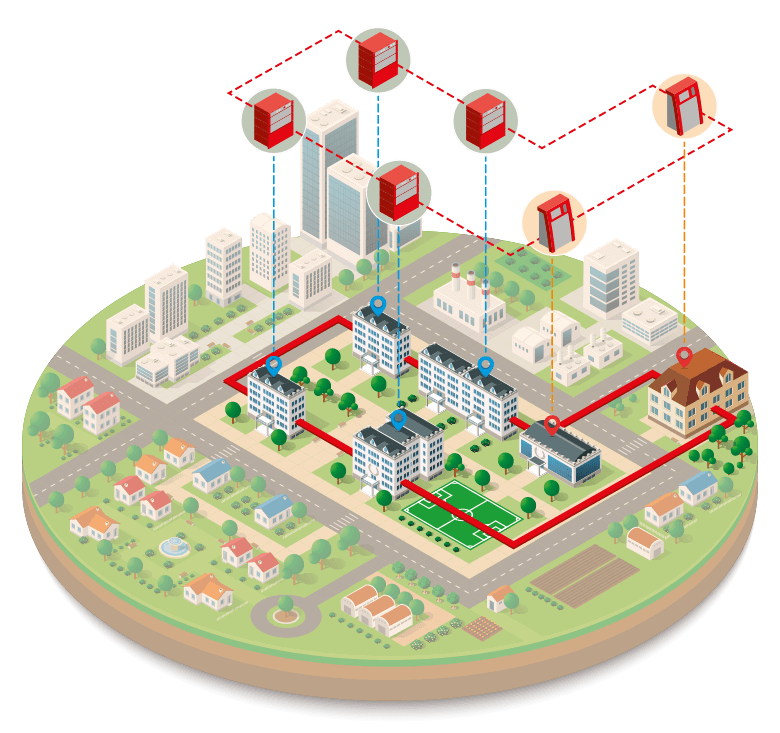

Durch die digitale Vernetzung vom VARES-2000 und VARES-1500 ist eine einfache Erweiterung oder Kombination beider Systeme auch dezentral möglich. Das VARES-2000 System überwacht die Lautsprecher-Linien per Impedanzüberwachung (EOL) oder unterstützt VARES-LOOP Technik.

SICHERHEIT

Das System VARES-2000 bietet im Verbund mit der VARES-1500 vollumfängliche Sicherheit. Selbst bei Störungen innerhalb der redundanten Vernetzung arbeiten die im Gebäude verteilten Anlagen durch das dezentrale Alarmierungskonzept eigenständig weiter, die bereichsweise Alarmierung bleibt sichergestellt.

Maximale Sicherheit für komplexe Projekte

Mit der VARES 2000 setzen Sie auf eine Sprachalarmanlage, die auch in kritischen Situationen zuverlässig arbeitet. Sie wurde so konzipiert, dass sie selbst bei Störungen oder Netzausfällen weiterhin einsatzfähig bleibt. So können Sie sicher sein, dass Ihre Evakuierungs- und Alarmierungsstrategie immer funktioniert.
